无线三坐标3D Creator 800 添加时间：2018/4/9
产品详情
基本信息
| 品牌： | RevXperts | 型号： | 3D Creator 800 | 操作方式： | 自动 |
| 功能： | 三维测量 | 精度 ： | 50μm-100μm | 软件： | ABERLINK 3D |
| 其它型号： | |||||
产品介绍

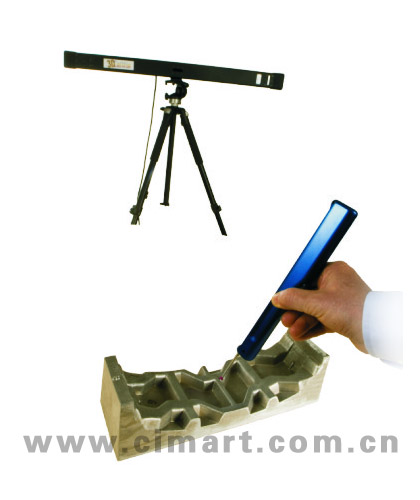

3D Creator是一个光学测量和跟踪系统，它将可灵活移动探针的位置信号通过红外线传输设备传输到传感器单元上。因此自由移动探头配备有发射范围可达5米距离的活跃红外发射器。这些放射器的确切位置有高敏感照相机记录并通过现在图像演算法转换为XYZ坐标和位移参数I和J。
产品特点
1、大范围高分辨率测量的红外光学传感器。
2、数据信号采集与传输控制盒，通过USB接口与计算机通信。
3、手持无线RENISHAW测头，可更换不同型号探针满足测量要求。
4、基于红外光学测量原理，手持无线测头无需机械或电缆的联接，可任意移动测量。
5、提供1～4m的大范围测量，适用于超大型复杂工件。
6、提供开放的应用软件接口API，易于客户软件的集成应用。
7、高可靠性，灵巧的系统设计，便于携带到工程现场使用。
8、具有较高的性价比，与同类产品相比具有较强的竞争力。
9、多项专利保护。
2、数据信号采集与传输控制盒，通过USB接口与计算机通信。
3、手持无线RENISHAW测头，可更换不同型号探针满足测量要求。
4、基于红外光学测量原理，手持无线测头无需机械或电缆的联接，可任意移动测量。
5、提供1～4m的大范围测量，适用于超大型复杂工件。
6、提供开放的应用软件接口API，易于客户软件的集成应用。
7、高可靠性，灵巧的系统设计，便于携带到工程现场使用。
8、具有较高的性价比，与同类产品相比具有较强的竞争力。
9、多项专利保护。
技术参数
|
具体型号
|
3D Creator 800
|
|
XY轴精度(RMS)
|
50µm
|
|
Z轴精度(RMS)
|
90µm
|
|
空间精度(RMS)
|
100µm
|
|
可测量尺寸
|
50mm～5000mm
|
|
测量环境要求
|
周围照明度（白炽灯）：2.0LUX以下，正常工作环境中使用。
|
应用领域
主要用于家具、工具原型、模具、机器等中小型配件，尤其适用于能源涡轮机，卡车、火车或飞机等超大型组件。
