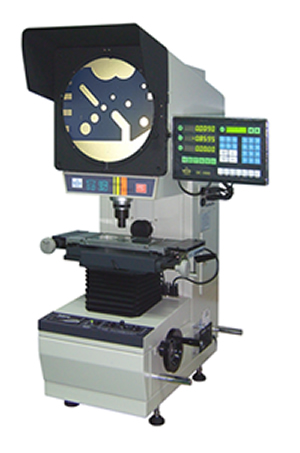

CPJ 3000Z正向投影仪系列 添加时间:2018/4/9
产品详情
仪器用途: |
CPJ系列数字元测量投影仪是光、机、电一体化的精密高校测量仪器。立式投影仪的工件影像可以是全正像也可以为倒像,测量简易直观,效率高。仪器光学质量优良,物镜成清晰,放大倍率准确。在透射光照明下,轮廓测量误差小于0.08%。它广泛用于机械、仪表、电子、轻工等行业院校、研究所、计量检定部门。本仪器能高效率的检测各种形状复杂工件的轮廓尺寸和表面形状,如样板、冲压件、凸轮、螺纹、齿轮、成形铣刀等。 |
仪器特点: |
CPJ-3000(正像型)系列数字式测量投影仪结构紧凑,外形简洁美观,经济实用,可靠性好,坐标示值误差可达(3+L/75)μm,它能够高效的对工件进行直接测量和比较测量,例如:冲压件、齿轮、螺纹,刀具等。在机械制造、电子、模具、仪器仪表和钟表等行业都得到了广泛的应用。 |
仪器规格参数 |
仪器型号
|
CPJ-3007Z
|
CPJ-3010Z
|
CPJ-3015Z
|
|
工
作 台 |
金属台面尺寸(mm)
|
260×152
|
306×152
|
340×152
|
玻璃台面尺寸(mm)
|
125×100
|
175×100
|
196×96
|
|
X坐标行程(mm)
|
75
|
100
|
150
|
|
Y坐标行程(mm)
|
50
|
50
|
50
|
|
Z坐标行程(mm)
|
90(调焦)
|
90(调焦)
|
90(调焦)
|
|
仪器测量精度(μm)
|
3+L/75
(L为被测长度,单位:mm) |
3+L/50
(L为被测长度,单位:mm) |
4+L/25
(L为被测长度,单位:mm) |
|
X,Y座标数显解析度:0.5μm
|
||||
投影屏
|
投影屏尺寸(mm):Ø312,使用范围 > Ø300 (刻有米字线)。
|
|||
投影旋转范围:0~360º
|
||||
旋转角度数显解析度:1’或0.01º
|
||||
物镜
|
放大倍数: 10X(选)20X(选) 50X(选) 100X(选)
|
|||
物方线视场(mm) Ø30 Ø15 Ø6 Ø3
|
||||
物方工作距(mm) 77.7 44.3 38.4 25.3
|
||||
测量最大高度(mm)80 80 80 80
|
||||
数据处理系统
|
DC-3000 多功能数据处理系统,全中文显示可做多点采样,坐标旋转,点、线、距离,角度测量 RS-232数据输出
|
|||
仪器照明
|
透射与反射照明光源均为24V,150W卤素灯
|
|||
仪器电源
|
110V/220V(AC),50/60Hz,总功率400W
|
|||
冷却方式
|
强制风冷(3轴流风扇)
|
|||
外形尺寸
|
长X宽X高(mm)
|
770×550×1100
|
770×550×1100
|
770×550×1100
|
仪器重量
|
单位:kg
|
120
|
125
|
130
|
选购件
|
微型打印机、光学寻边器 M2D -CPJ 软件等——详情请见投影仪附件明细
|
|||
|
|
