RS1600S2L 圆柱度仪(经济实用型) 添加时间：2018/4/9
产品详情
品牌资料
型号：RS1600S2L
规格：最大测量直径：280mm
市场价：0.00
优惠价：0.00
点击数：59
录入时间：2016-06-13 17:06:42
产品简介
★ 最先进的补偿算法，对Ｚ轴精度进行补偿。 ★ 可测量锥形柱体的锥度（小锥体）。 ★ 气浮运动轴系，精度保持长。 ★ 各轴系采用进口精密光栅计数。 ★ 关键件采用特殊去应力合金材料及特殊的去应力处理工艺，精度保持长久。
详细介绍

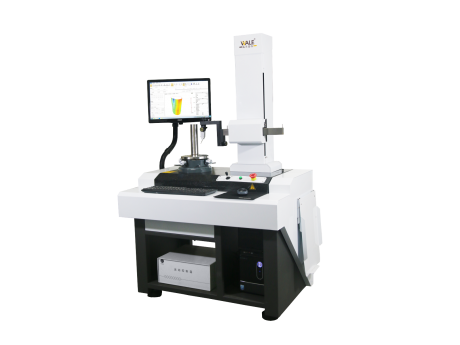

RS1600S2L 圆柱度仪(经济实用型)
产品特点
★ 最先进的补偿算法，对Ｚ轴精度进行补偿。
★ 可测量锥形柱体的锥度（小锥体）。
★ 气浮运动轴系，精度保持长。
★ 各轴系采用进口精密光栅计数。
★ 关键件采用特殊去应力合金材料及特殊的去应力处理工艺，精度保持长久。
★ 高精度采集控制系统，控制系统所有电路按军品标准设计、生产及验收。
★ 能在20±2℃的温度区间内稳定工作。
★ 软件自主研发，模块化设计使用户维护成本降至最低。
★ 配置灵活，可据根用户要求配置。
产品简介
RS系列圆度仪测量原理同圆度仪；功能包含圆度仪功能；各轴系采用进口精密光栅计数
测量功能
圆柱度、圆度、直线度、径向单跳动、径向全跳动、轴向单跳动、同轴度、锥度、平行度、壁厚差、同心度、平面度
应用行业
机械行业、汽配行业、轴承行业、电机行业、大专院校及计量等
产品配置表
| 威尔（wale）圆柱度仪系列 | 型号：RS1600S2L | |
| 旋转工作台 | 旋转精度 | (0.05+6H/10000)μm |
| 旋转速度 | 6rpm | |
| 工作台有效直径 | 180mm | |
| 最大工件直径（回转直径） | 470mm | |
| 最大测量直径 | 280mm | |
| 台面最大承重 | 25Kg | |
| 垂直轴(Z轴) | 垂直移动 | 280mm |
| 最大检测高度（离旋转工作台） | 280mm | |
| 最大检测深度 | 100mm(最小内径：30mm) | |
| 直线度（窄范围） | 0.2μm/20mm | |
| 直线度（全范围） | 0.5μm/100mm | |
| 与主轴的平行度 | 0.5μm/100mm | |
| 立柱标尺 | 光栅尺（分辨率：0.001mm） | |
| 水平臂(X轴) | 水平移动 | 165mm |
| 突出量 | 25mm | |
| 水平移动方式 | 手动 | |
| 接触方式 | 手动 | |
| 测针测头 | 测量范围 | ±300μm |
| 测力 | 70-100mN | |
| 标准测针 | 红宝石，Φ2mm | |
| 测量方向 | 双方向 | |
| 测针角度调整 | ±45° | |
| 圆周采样 | 采集器件 | 圆光栅 |
| 圆周采样点数 | 8192点 | |
| 数据分析项 | 圆柱度功能 | 2~6个截面，3种评价方式 |
| 圆柱度评估的参考基准 | LSCY，MZCY，MICY，MCCY，OSCY | |
| 圆度评估的参考圆 | LSC，MZC，MIC，MCC | |
| 直线度 | 垂直方向 | |
| 跳动 | 径向单跳动，径向全跳动，轴向单跳动 | |
| 同轴度 | 轴元素 | |
| 锥度 | 直径变化在传感器量程范围内 | |
| 其它功能 | 同心度、壁厚差、单截面平面度、平行度 | |
| 测量波段 | 1－15upr,1－50upr,1－150upr,1－500upr, 15-150upr, 15-500upr,50-500upr | |
| 缺口测量 | 有 | |
| 纠修功能 | 立柱修正 | 有 |
| 立柱倾角修正 | 有 | |
| 工件倾斜修正 | 有 | |
| 选配件 | 计算机系统 | 标配PC机系统 |
| 输出 | 标配A4幅打印机 | |
| 三维调整台 | 标配 | |
| 精密卡盘 | 标配 | |
| 校正标准件 | 标配 | |
| 标准玻璃半球 | 标配无，可选配 | |
