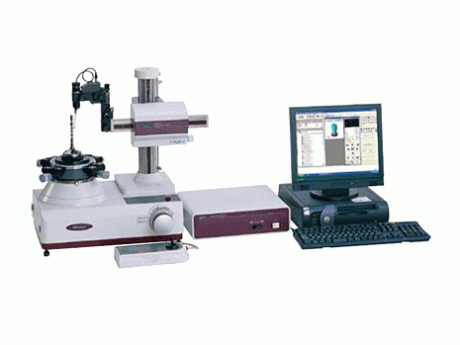

产品名称:三丰RA-1600圆度、圆柱形状测量仪
型号:RA-1600
规格:
市场价:0.00
优惠价:0.00
点击数:1424
录入时间:2011-07-31 11:27:57
产品简介
日本三丰Roundtest (圆度、圆柱度测量仪 RA-1400/RA-1500)
详细介绍
日本三丰Roundtest (圆度、圆柱度测量仪 RA-1400/RA-1500)
技术参数:
|
|
旋转工作台
|
|
重复精度(径向)
|
(0.02+6H/10000)um
|
重复精度(轴向)
|
(0.02+6R/10000)um
|
|
H为测量高度(mm),R为测量半径(mm)
|
转速
|
4,6,10rpm
|
工作台有效直径
|
150mm
|
最大调心幅度
|
3mm(带有D.A.T.功能)
|
最大调水平幅度
|
1°(带有D.A.T.功能)
|
最大测量直径
|
100mm
|
最大工件直径
|
400mm*
|
最大工件重量
|
10Kg
|
|
|
垂直轴(Z轴)
|
|
垂直移动
|
150mm
|
直线度(窄范围)
|
0.15um/50mm
|
直线度(全范围)
|
0.3um/150mm
|
与转台轴平行度
|
0.3um/150mm
|
定位速度
|
利用操纵杆,最大15mm/s(也可手动进给)
|
测量速度
|
0.5,1,2,5mm/s
|
最大检测高度
|
150mm(外径),150mm(内径)
|
最大检测深度
|
90mm
|
|
|
水平臂(X轴)
|
|
水平移动
|
75mm(包括工作台旋转中心25mm的突出量)
|
定位速度
|
利用操纵杆,最大8mm/s(也可手动进给)
|
|
|
测针和测头
|
|
测量范围
|
400um
|
测力
|
7-10mN
|
标准测头
|
12AAB681、硬质合金球、 1.6mm
|
测量方向
|
双方向
|
测头角度调整
|
45°(带刻度)
|
|
|
数据分析系统
|
|
分析软件
|
Roundpak
|
用于圆度评估的
参考圆
|
LSC,MZC,MIC,MCC
|
滤波类型
|
2CR-75%,2CR-50%,2CR-75%(相位校正),2CR-50%(相位校正、高斯滤波
器、滤波器关断)
|
截止值
|
15upr,50upr,150upr,500upr,1500upr,15-150upr,15-500upr,15-1500upr,50-500upr,50-1500upr,150-1500upr,手动设定
|
供气
|
|
气压
|
390kpa(4kgf/ )
|
耗气量
|
30L/min
|
电源
|
100V AC-240V AC,50/60Hz
|
*如选用测针夹钳(1211B597),则测量范围可扩展至 70mm至 220mm.
如需进行离工作台旋转中心小于或等于20mm、离工作台面小于或等于20mm的径向测
量,则需使用附件台选件(356038)
|
型号 |
RA-1400 |
RA-1500 |
||
货号 |
100V AC |
211-721 |
211-722 |
|
110V AC |
211-721C |
211-722C |
||
120V AC |
211-721A |
211-722A |
||
220V AC |
211-721D |
211-722D |
||
220V AC(中国) |
211-721DC |
211-722DC |
||
220V AC(韩国) |
211-721K |
211-722K |
||
240V AC |
211-721E |
211-722E |
||
转台 |
台面直径:150mm 调心范围:±3mm 调水平范围:±1° 旋转速度:4rpm,6rpm,10rpm 旋转速度:(0.02+6H/10000)um 最大工件直径:440mm 最大工件重量:10kg |
|||
最大检测直径 |
100mm |
100mm |
||
水平测臂位移 |
75mm |
75mm |
||
垂直位移 |
150mm |
150mm |
||
最大检测高度 |
外径 |
150mm |
150mm |
|
内径 |
150mm |
150mm |
||
立柱直线度 |
— |
0.15um/150mm(窄范围) 0.3um/150mm(全范围) |
||
立柱平行度 |
— |
0.3um/150mm |
||
最大检测深度检测器 |
90mm(使用标准探针时) 测量范围:±400um 测力:7-10mN 探针:∮1.6mm硬质合金球型测量探针(12AAB681) |
|||
截止滤波 |
低通:15upr,50upr,150upr,500upr 带通:15-150upr,15-500upr,50-500upr |
|||
参考圆 |
LSC,MZC,MIC,MCC |
|||
资料分析项目 |
圆度、同轴度、同心度、圆周跳动、壁厚偏差、垂直度、平面度、平行度、圆柱度、直线度(RA-1500) |
|||
记录倍率 |
5×-50,000×(13段),自动 |
|||
倍率 |
100×-50,000×(9段) |
|||
气压 |
390kPa |
|||
空气消耗量 |
每分钟30升(正常情况下) |
|||
电源 |
100V AC-240V AC |
|||
尺寸(W*D*H) |
635*430*620mm |
635*430*620mm |
||
重量 |
95kg |
95kg |
