国产高精度RA260 圆度仪(实用型) 添加时间：2018/4/9

产品详情

型号：RA260

规格：最大测量直径：300mm

市场价：0.00

优惠价：0.00

点击数：947

录入时间：2016-06-13 15:27:18

★ 高精度圆度测量仪，一体式设计，节省空间，更美观。 ★ 气浮运动轴系。 ★ 关键件采用特殊去应力合金材料及特殊的去应力处理工艺，精度保持长久。 ★ 对使用环境无特殊要求，可在车间环境下使用。 ★ 强大的消偏心功能，方便用户快速测量、同类工件的测量做到即放即测无需调整。

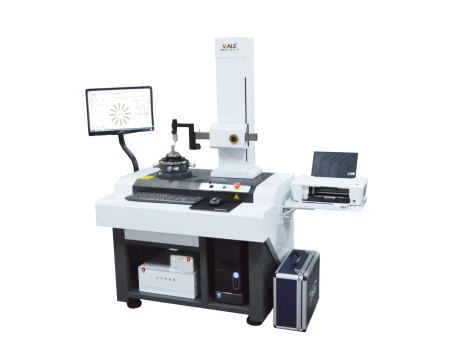

RA260 圆度仪(实用型)

产品特点

★ 高精度圆度测量仪，一体式设计，节省空间，更美观。

★ 气浮运动轴系。

★ 关键件采用特殊去应力合金材料及特殊的去应力处理工艺，精度保持长久。

★ 对使用环境无特殊要求，可在车间环境下使用。

★ 强大的消偏心功能，方便用户快速测量、同类工件的测量做到即放即测无需调整。

★ 业内领先的高精度采集控制系统，控制系统所有电路按军品标准设计、生产及验收。

★ 软件自主研发，模块化设计使用户维护成本降至最低。

★ 针对电机行业，开发了电机转子测量模块。

★ PC配置灵活，可据根用户要求配置。

产品简介

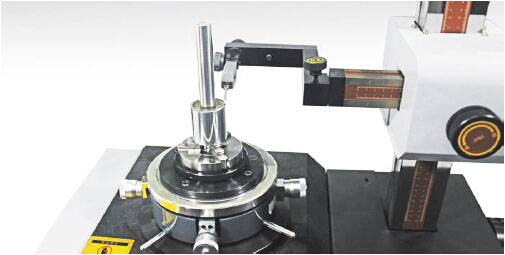

RA系列圆度仪采用极坐标测量法，工件旋转式，以精密轴系为圆回转测量基准，圆周方向采用精密开式圆光珊计数，半径方向采用电感传感器计量径向变化量。经采集、控制系统转化由PC机进行运动控制、数据采集、数据分析，以图形、表格方式显示测量结果。

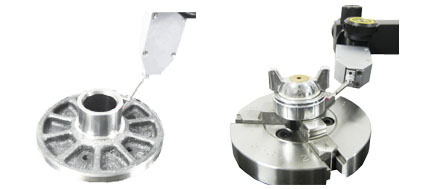

圆度、同轴度、同心度、平面度、径向单跳动、轴向单跳动、平行度、垂直度、壁厚差

机械行业、汽配行业、轴承行业、电机行业、大专院校及计量等

威尔（wale）圆度仪系列		型号：RA260
旋转工作台	旋转精度	(0.05+6H/10000)μm
	旋转速度	6rpm
	工作台有效直径	180mm
	最大工件直径（回转直径）	560mm
	最大测量直径	300mm
	台面最大承重	25kg
垂直轴(Z轴)	垂直移动	480mm
	最大检测高度（离旋转工作台）	480mm
	最大检测深度	120mm
	立柱标尺	光栅尺（分辨率：0.001mm
水平臂(X轴)	水平移动	180mm
	突出量	25mm
	水平移动方式	手动
	接触方式	手动
测针测头	测量范围	±300μm
	测力	70-100mN
	标准测针	红宝石，Φ2mm
	测量方向	双方向
	测针角度调整	±45°
圆周采样	采集器件	圆光栅
圆周采样	圆周采样点数	8192点
数据分析项	分析功能	圆度、同轴度、同心度、平面度、径向单跳动、轴向单跳动、平行度、垂直度、壁厚差
	圆度评估的参考圆	LSC，MZC，MIC，MCC
	测量波段	15upr,50upr,150upr,500upr,15-150upr, 15-500upr,50-500upr
	缺口测量	有
选配件	计算机系统	标配PC机系统
	输出	标配A4幅打印机
	三维调整台	标配
	精密卡盘	标配
	校正标准件	标配
	标准玻璃半球	标配无，可选配
