日本三丰RA-120P真圆度仪添加时间：2018/4/9

产品详情

品牌资料

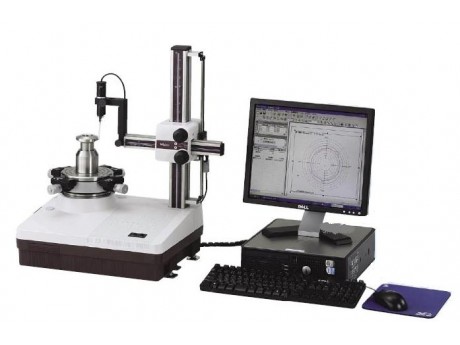

产品名称：日本三丰RA-120P真圆度仪

型号：RA-120P

规格：

市场价：0.00

优惠价：0.00

点击数：1309

录入时间：2011-08-25 17:27:13

产品简介

Mitutoyo圆度测量仪RA-120P基于PC机，配备Roundpak软件控制所有操作，并提供了更加精准模式的分析能力

详细介绍

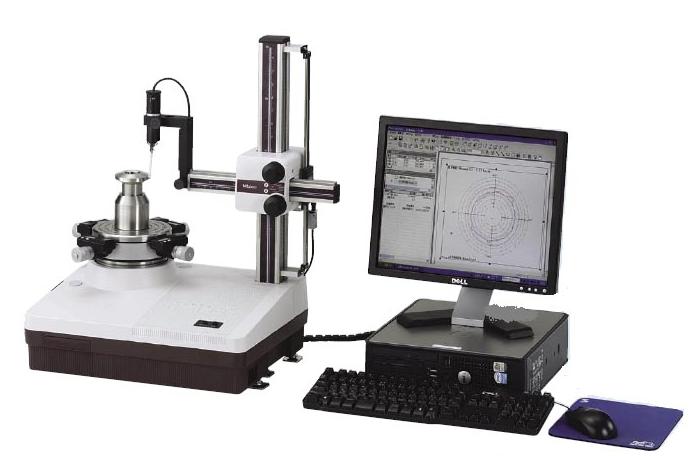

日本三丰RA-120/120P圆度仪

特点Mitutoyo圆度测量仪RA-120P基于PC机，配备Roundpak软件控制所有操作，并提供了更加精准模式的分析能力。可以评价轴与轴之间、轴与截面之间的共轴性。附有DAT功能有助于简便、精确地对工件进行中心和水平的调整。高精度的空气轴承，大范围的检测器，通过简单的操作即可实现多重分析，测量条件可以存储在软盘和硬盘上。

技术参数


旋转台	直径：0.01um~75um
	旋转精度：（0.04+6H/10000）um（H=Probing height测量高度）
	旋转速度：6rpm
	工作直径：150mm
	中心范围：±3mm
	升降范围：±1°
	最大探测直径：280mm
	最大工件直径：440mm
	最大工件重量：20kg
垂直圆柱	位移范围：280mm
	粗/微进给：粗进给约30mm/rev 微进给约1mm/rev
	最大测量高度（OD）：280mm
	最大测量高度（ID）：280mm
	最大测量深度：100m2m（使用标准测头时12AAB681）
水平支臂	位移范围：165mm
	粗/微进给：粗进给约30mm/rev 微进给约1mm/rev
空气补给	空气压力：390kPa
	空气消耗：每分钟45升（正常情况下）
探头与测针	测量范围：±1000um
	测量力：70至100mN（7至10gf）
	测量方向：双方向切换测头
	标准测头（12AAB681）：硬质合金球ф1.6mm
性能参数
	数字滤波：2CR-75%/50%，2CR-75%/50%（相位校正），Gaussian-50%
	截止值：低通：15upr，50upr，150upr，500upr
	带通：15-150upr，15-500upr，50-500upr
	参考圆：LSC，MZC，MIC，MCC
	资料分析项目：圆度、同心度、同轴度、垂直度、平面度、平行度、
	壁厚偏差、径向圆周跳动、轴向圆周跳动、与轴的同轴度、与平面的垂直度
	放大陪率：100X-200,000X、自动或任意
	数据采样点：最多1，800点/转
	可测量截面个数：大于5 不大于100
	处理器：配备了Roundpak-100的PC
	记录器：外部打印机(选件)
	气压：390kpa
	耗气量：30L/min
	电源供给：100V-240V AC，50/60Hz
	电源消耗：40VA最大（不含PC）
尺寸	主装置： 660415620mm
	空气过滤装置：210130190mm
重量	主装置：40kg
	空气过滤装置：2kg
标准附件
	1、标准测头（12AAB681）
	2、增益调整膜（350365）
	3、测量分析软件Roundpak100
	4、用户手册
选配配件
	1、快速卡盘（211-032）
	2、参考半球（211-016）
