基本信息
品牌:
|
3DFAMILY
|
型号:
|
MSV60-Patch
|
操作方式:
|
全自动
|
功能:
|
检测、观察、分析
|
|
|
软件:
|
OVMPro3.0
|
|
|
|
产品介绍

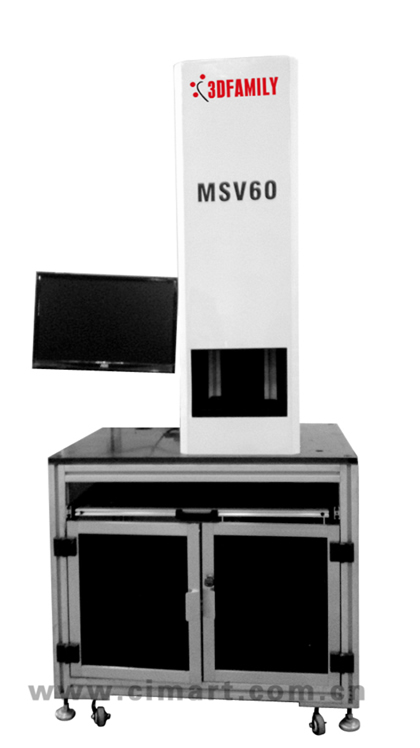

MSV60-Patch轮廓检测设备是智泰集团最新推出的针对手机行业Patch轮廓度控制的手动型测量仪。仪器采用进口超高分辨率相机和大视野远心镜头模组,确保测量数据的准确性、高效率及仪器的长使用寿命,仪器采用全新人性化设计的软件,可以对Patch轮廓实现快速、平稳、非接触的测量。
产品特点
超高分辨率相机和大视野远心镜头组合保证测量的精确度。
轮廓光程序控制,能捕捉锐利的影像。
治具防刮碰伤的设计,最大可能降低产品的损伤。
软件界面友好,操作简单,稳定性强。
技术参数
设备型号
|
MSV60- PatchProfile
|
相机分辨率
|
6576x4384pixels
|
镜头景深
|
4mm
|
视野范围
|
Ф70mm
|
灯源
|
高亮度均匀面阵轮廓光
|
整机尺寸(mm)
|
800x600x1800
|
整机重量(kg)
|
105
|
材质
|
工作台材质:电木
|
使用环境
|
电源供给:AC220V±10%,50Hz;
温度:20±5℃; 湿度:45%~55%RH;
|
保固期
|
1年
|
由于产品性能的不断改进,智泰保留在未通知情况下进行产品技术参数更改的权利
应用领域
广泛应用于(手动机)手机装配件外形轮廓尺寸及相关3D产品配件外形轮廓检测。
|
