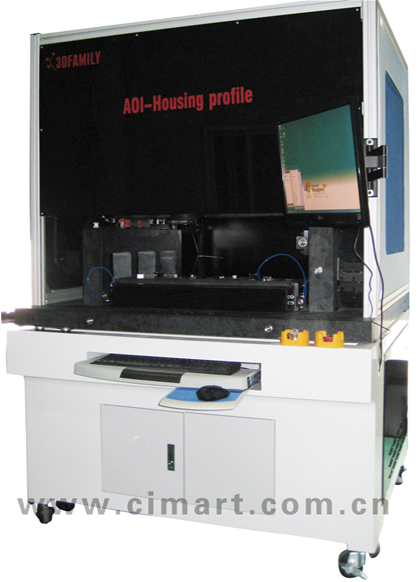

外轮廓检测设备 添加时间：2018/4/9
产品详情
基本信息
| 品牌： | 3DFAMILY | 型号： | 操作方式： | 全自动 | |
| 功能： | 检测、观察、分析 | 精度 ： | 3μm | 软件： | OVMPro3.0 |
产品介绍
外轮廓检测设备是智泰集团最新推出的针对手机边框轮廓度控制的测量仪。仪器采用进口超高分辨率相机和大视野远心镜头模组，确保测量数据的准确性、高效率及仪器的长使用寿命，仪器采用松下伺服系统驱动及全新人性化设计的软件，可以对外轮廓实现快速、平稳、非接触的测量。
产品特点
超高分辨率相机和大视野远心镜头组合保证测量的精确度。
表面光和轮廓光程序控制，能捕捉锐利的影像。
导轨直接架设在00级大理石台面上，保证导轨的运行精度。
松下伺服系统保证整机运行高速平稳性。
多穴位的设计可以有效提高产能。
治具防刮碰伤的设计，最大可能降低产品的损伤。
软件界面友好，操作简单，稳定性强。
表面光和轮廓光程序控制，能捕捉锐利的影像。
导轨直接架设在00级大理石台面上，保证导轨的运行精度。
松下伺服系统保证整机运行高速平稳性。
多穴位的设计可以有效提高产能。
治具防刮碰伤的设计，最大可能降低产品的损伤。
软件界面友好，操作简单，稳定性强。
技术参数
|
设备名称 |
外轮廓检测设备 |
|
测量行程(X/Y) |
450mmx400mm |
|
X/Y精度 |
(3+L/250) μm |
|
X/Y最大检测速度 |
200mm/s |
|
相机分辨率 |
6576x4384pixels |
|
镜头景深 |
4mm |
|
视野范围 |
Ф70mm |
|
灯源 |
高亮度均匀面阵轮廓光 |
|
测量时间 |
15s |
|
整机尺寸(mm) |
1200x1200x1750 |
|
整机重量（kg） |
650 |
|
材质 |
工作台材质：大理石 |
|
使用环境 |
电源供给：AV220V±10%，50HZ； |
|
保固期 |
1年 |
由于产品性能的不断改进，智泰保留在未通知情况下进行产品技术参数更改的权利
应用领域
广泛应用于手机外轮廓、手机装配间隙等测量。
