轮廓尺寸快速检测设备 添加时间:2018/4/9
产品详情
基本信息
品牌: | 3DFAMILY | 型号: | 操作方式: | 全自动 | |
功能: | 检测、观察、分析 | 精度 : | 3μm | 软件: | OVMPro3.0 |
产品介绍

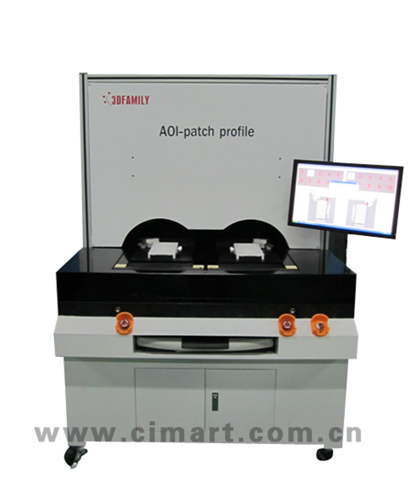

轮廓尺寸快速检测设备是智泰集团推出的针对手机行业Patch轮廓度控制的测量仪。仪器采用进口超高分辨率相机和大视野远心镜头模组,确保测量数据的准确性、高效率及仪器的长使用寿命,仪器采用松下伺服系统驱动及全新人性化设计的软件,可以对轮廓实现快速、平稳、非接触的测量。
产品特点
超高分辨率相机和大视野远心镜头组合保证测量的精确度。
表面光模组程序控制,能捕捉锐利的影像。
导轨直接架设在00级大理石台面上,保证导轨的运行精度。
松下伺服系统保证整机运行高速平稳性。
多穴位的设计可以有效提高产能。
治具防刮碰伤的设计,最大可能降低产品的损伤。
软件界面友好,操作简单,稳定性强。
表面光模组程序控制,能捕捉锐利的影像。
导轨直接架设在00级大理石台面上,保证导轨的运行精度。
松下伺服系统保证整机运行高速平稳性。
多穴位的设计可以有效提高产能。
治具防刮碰伤的设计,最大可能降低产品的损伤。
软件界面友好,操作简单,稳定性强。
技术参数
设备名称 |
轮廓尺寸快速检测设备 |
测量行程(X/Y/Z) |
450mmx400mmx400mm |
X/Y/Z精度 |
(3+L/250) μm |
X/Y/Z最大检测速度 |
200mm/s |
相机分辨率 |
6576x4384pixels |
镜头景深 |
4mm |
视野范围 |
Ф70mm |
灯源 |
高亮度均匀面阵轮廓光 |
整机尺寸(mm) |
1200x1200x1750 |
整机重量(kg) |
650 |
材质 |
工作台材质:大理石 |
使用环境 |
电源供给:AC220V±10%,50Hz; |
保固期 |
1年 |
由于产品性能的不断改进,智泰保留在未通知情况下进行产品技术参数更改的权利
应用领域
广泛应用于手机装配件的外形轮廓尺寸等测量。
