产品展示当前位置:首页 > 产品展示

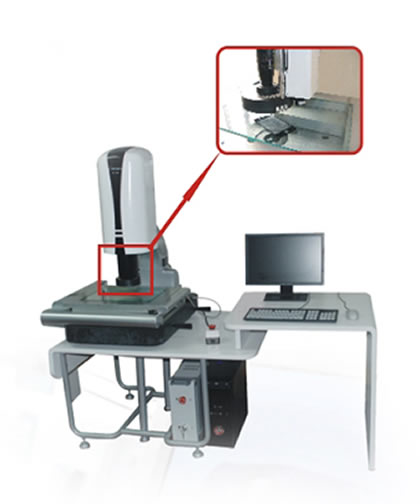

NVL300-MCH高度测量仪 添加时间:2018/4/9
产品详情
基本信息
品牌: | 3DFAMILY | 型号: | NVL300-MCH | 操作方式: | 自动 |
功能: | 三维测量 | 精度 : | 3μm | 软件: | 新版CNC软件 |
其它型号: |
|
||||
产品介绍
NVL300-MCH高度测量仪是智泰集团最新推出的针对精密工件高度质量控制的测量仪。仪器采用全进口激光测头,确保测量数据的高效率、准确性及仪器的长使用寿命,仪器采用专业传动模组、模块化设计及全新人性化设计的软件,可以对工件高度度进行高效率、非接触的测量。
产品特点
1、激光非接触测量,不损伤工件。
2、高数据采集频率,保证高效率测量。
3、激光测头精度<0.5um,保证高精度测量。
4、外形设计美观,内部紧凑,体积小。
5、模组化设计,组装维护更方便。
6、丝杆传动,低噪音,定位准确,运行更平稳。
7、高集成化电路设计,智能判断故障点。
8、新版CNC 软件,界面友好,操作简单,稳定性强。
2、高数据采集频率,保证高效率测量。
3、激光测头精度<0.5um,保证高精度测量。
4、外形设计美观,内部紧凑,体积小。
5、模组化设计,组装维护更方便。
6、丝杆传动,低噪音,定位准确,运行更平稳。
7、高集成化电路设计,智能判断故障点。
8、新版CNC 软件,界面友好,操作简单,稳定性强。
技术参数
具体型号
|
NVL300-MCH
|
测量行程(X/Y/Z)(mm)
|
300x200x150
|
激光测头精度
|
<0.5μm
|
激光测头型号
|
S/T
|
X、Y轴精度
|
E2=(3+L/200)μm
|
X、Y轴重复性
|
<3μm
|
Z轴精度
|
E1=(3+L/200)μm
|
Z轴重复性
|
<3μm
|
X、Y轴加速度
|
0-250mm/s^2
|
Z轴加速度
|
0-110mm/s^2
|
X、Y轴速度
|
0-150mm/s
|
Z轴速度
|
0-50mm/s
|
光学尺分辨率
|
1μm(0.5μm可选)
|
A轴转动范围
|
360°
|
A轴转动最大速度
|
25°/s
|
A轴转动分辨率
|
0.00125°
|
A轴重复定位精度
|
<0.005°
|
工作台材质
|
硬铝合金
|
台面承重
|
30kg
|
底座材质
|
花岗岩
|
整机尺寸(mm)
|
620x790x875
|
整机重量(kg)
|
180
|
运动控制方式
|
半闭环
|
使用环境
|
电源供给:110V~220V±10% 50/60HZ 温度:20℃ 湿度:45%~75%
|
保固期
|
1年
|
应用领域
电脑外壳 笔记本外壳 手机电路板 |
手机配件 手机外壳 笔记本电路板 |
由于产品性能的不断改进,本型录所有机台图片仅供参考,以实际出机为准。 |
检测实例

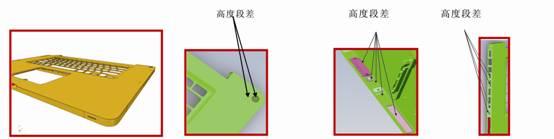

测量工件侧面高度差
1.采用非接触式激光测量及影像测量;
2.精度:≦0.005mm;
3.方便上下料件;
4.软件程式控制批量检测物件,可输出数据报表,软件可自定义公差,自动判定OK/NG;
5.测量设备必须运行稳定,可24小时连续操作。
1.采用非接触式激光测量及影像测量;
2.精度:≦0.005mm;
3.方便上下料件;
4.软件程式控制批量检测物件,可输出数据报表,软件可自定义公差,自动判定OK/NG;
5.测量设备必须运行稳定,可24小时连续操作。
