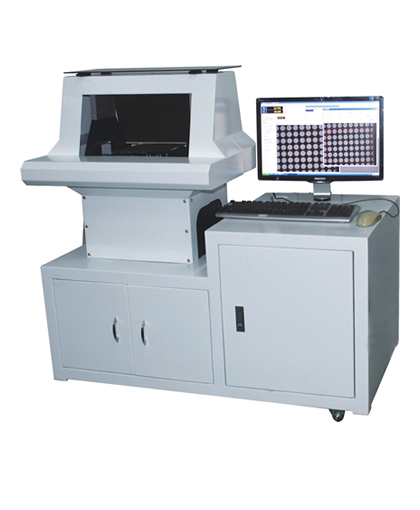

SFV静态快速检测仪 添加时间：2018/4/9
产品详情
基本信息
| 品牌： | 3DFAMILY | 型号： | SFV | 操作方式： | 无机械移动 |
| 功能： | 二维测量 | 精度 ： | 3μm | 软件： | SFV测量软件 |
| 其它型号： |
|
||||
产品介绍
SFV静态快速检测仪是智泰集团最新研发的适用于TFT液晶面板、光学玻璃、触控面板玻璃、PCB、精密五金冲压件等单一尺寸产品的大批量检测。可用于二维形位公差测量；可导出EXCLE、WORD等格式；输出SPC报表。
产品特点
1、直接以光学成像方式进行测量，没有机械移动。
2、工件放置后，一次性全尺寸检测，无需编程。
3、光源系统采用LED面阵表面光源。
4、配有CCD系统和镜头模组，进行快速检测。
5、采用SFV测量软件。
6、光学放大倍率1X,影像放大倍率40X。
2、工件放置后，一次性全尺寸检测，无需编程。
3、光源系统采用LED面阵表面光源。
4、配有CCD系统和镜头模组，进行快速检测。
5、采用SFV测量软件。
6、光学放大倍率1X,影像放大倍率40X。
技术参数
|
具体型号
|
SFV
|
|
工作原理
|
直接以光学成像方式进行测量，没有机械移动
|
|
检测方法
|
工件放置后，一次性全尺寸检测，无需编程
|
|
精度
|
(3+L/200)μm
|
|
光源系统
|
LED面阵表面光源
|
|
镜头
|
高精密光学镜头模组
|
|
CCD
|
高解析度工业CCD系统
|
|
放大倍率
|
光学放大倍率1X；影像放大倍率40X
|
|
软件
|
SFV测量软体
|
|
主要功能
|
可用于二维形位公差测量；可导出EXCEL、WORD等格式；输出SPC报表。
|
|
测量速度
|
3秒
|
应用领域
|
| 平板电脑玻璃 手机透明玻璃 笔记本外壳 手机电路板 |
