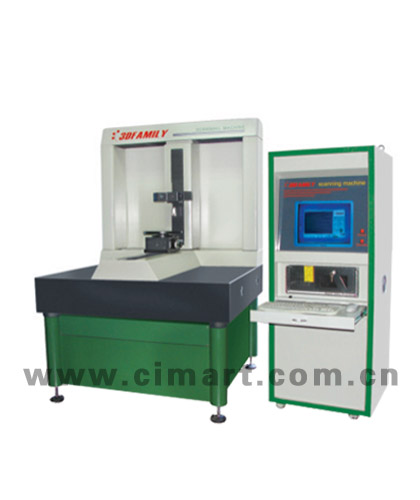

LSH400 添加时间：2018/4/9
产品详情
基本信息
产品介绍
应用于逆向工程设计、复杂曲面抄数、工具三维测量。针对现有三维实物（样品或模型）在没有技术文档的情况下，可快速测得物体的轮廓稽核数据，并加以构建、编辑、修改生成通用输出格式的曲面数字化模型，再送入通用CAD/CAM系统中，作进一步的处理，从而生成NC加工路径或RP所需的模型截面轮廓数据，最后复制出实物或其原型。
产品特点
1、零级精度200mm厚花岗石平台作机身，稳定不变形，精度持久保持。
2、采用1μm光学式电子尺做测量定位，全死循环式运动控制，提高抄数机的定位精度。
3、采用线激光扫描，速度快，每秒2000-10000点。
4、双CCD取点,消除扫描死角。
5、开放式扫描设计，可扫描超大对象。
2、采用1μm光学式电子尺做测量定位，全死循环式运动控制，提高抄数机的定位精度。
3、采用线激光扫描，速度快，每秒2000-10000点。
4、双CCD取点,消除扫描死角。
5、开放式扫描设计，可扫描超大对象。
技术参数
|
主要型号
|
LSH400
|
|
测量行程(mm)
|
400x300x300x360°
|
|
全机尺寸(mm)
|
850x950x1400
|
|
扫描测量精度
|
±0.01 mm/±0.05mm
|
|
机台定位精度
|
±0.005mm
|
|
软件
|
Scan 3D Now
|
|
档输出格式
|
STL、OBJ、IGES、DXF、VRML
|
|
扫描方式
|
平面扫描、旋转扫描、2相位扫描、混合扫描
|
|
量测景深
|
150mm/30mm
|
|
机台结构
|
采用零级精度200mm厚花岗岩平台作机身基础
|
|
CCD传感器
|
2组
|
|
四轴扫描
|
360度旋转，一次定位量取全部点数据，自动将所有数据结合同一坐标系统。
|
|
使用环境
|
电源供给：110V～220V±10% 50/60HZ 温度：20±5℃ 湿度：45%-75%
|
|
保修期
|
1年
|
应用领域
广泛应用在工业产品设计、快速原版雕刻、模具抄数等。
附件
CCD、计算机、3D-SCANE软件等
