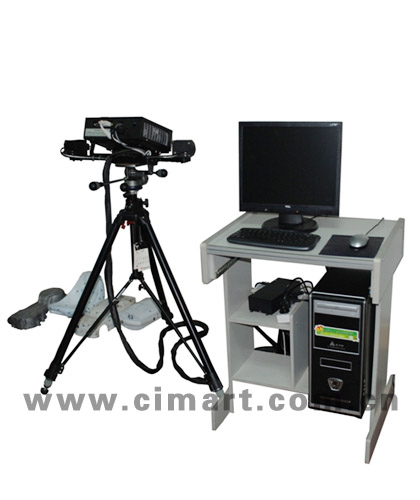

产品介绍

  与传统的三坐标测量仪和激光三维扫描仪相比，是一种高速高精度的三维扫描测量设备，系统具有速度快、精度高、易操作、可移动等特点，系统的软件和硬件可以根据需要专门进行开发和设计，技术实用性强，广泛适用于各种需求三维数据的行业，如汽车工业、飞机工业、摩托车外壳及内饰、家电，雕塑等。

产品特点

1、采用国际最先进的外差式多频相移三维光学测量技术，与传统的格雷码加相移方法相比，测量精度更高，单次测量幅面更大（从150mm到3米）、抗干扰能力强、受被测工件表面明暗影响小，工件一般不需要喷显影剂，而且能够测量表面剧烈变化的工件。
2、一机多用，单幅测量幅面从150mm到3000mm，可以测量几毫米到几十米的工件和物体。一台测量系统的可同时扫描测量小型、中型、大型工件。
3、面扫描、测量数据密集。单幅扫描一次获得130万-660万的点云，点云的点间距为0.04mm-0.67mm，海量数据测量和处理，测量精度从0.008mm到0.05mm。
4、移动便携式测量。与传统的三坐标测量机、激光抄数机相比，突出特点为移动便携式操作，流动式测量，不需要固定的大型操作台，移动式测量，可以扫描测量几毫米到几十米的产品工件和物体。
5、强大的自动拼接和重叠面自动删除功能。功能强大的多次扫描自动拼接功能，提高工件扫描效率80%以上，拼接精度更高，多幅拼接自动化完成，自动删除重叠面。可以与工业数字近景三维摄影测量系统配合使用提高拼接精度。
6、测量扫描速度快。单幅（最大3000mm幅面）测量速度为3~6秒。
7、工件不需要喷显影剂、更适合在线检测。采用外差式多频相移技术，工件一般不需要喷显影剂就可直接测量，适合批量生产的现场检测，适应性更广。
8、激光指示器测距。方便操作测量，提高测量效率。
9、提供多种标定板。标定板和十字架标定采用编码标志点和亚像素图像识别技术，标定精度更高更准确。标定板幅面从150mm*110mm到 3000mm*3000mm。
10、系统采用工业化产品设计。所有硬件设备集成一起，一体化设计，性能稳定可靠。软件一体化集中控制所有硬件设备，包括激光指示器、工业相机、光栅投射器等。
11、长期升级和技术支持。雄厚的技术力量，保证系统的长期升级更新和技术支持。

技术参数

　

具体型号	OM1500
测量行程（mm）	1500×2000
单幅面（mm）	150-3000
点云间距（mm）	0.04-0.67

应用领域

逆向设计：快速获取零件的曲面点云数据，建立三维数模，达到快速设计产品目的。
产品检测：生产线产品质量控制和形位尺寸检测，特别适合复杂曲面的检测，可以检测铸件、锻件、冲压件、模具、注塑件、木制品等产品。
其他应用：文物扫描和三维显示、牙齿及畸齿矫正、整容及上颌面手术。

附件

工业相机、升降支架、计算机等
