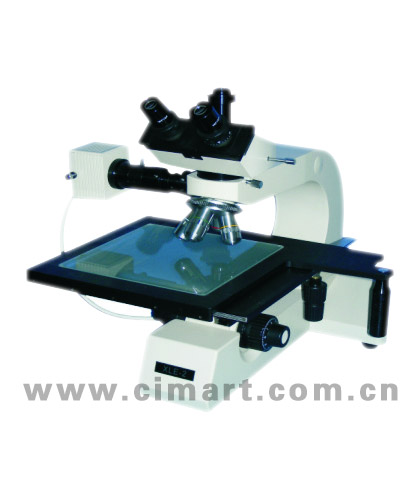

大平台检测显微镜XLE-2 添加时间：2018/4/9
产品详情
基本信息
产品介绍
XLE-2型大平台检测显微镜是专为IT行业大面积集成电路，晶片的质量检测而设计开发制造的。主体为：正置式、三目镜筒，比传统的显微镜更适合于观察。上部安装彩色摄像机连接彩色监视器直接观察。可连接计算机打印报告、照片或连接数码相机，照相机直接拍照，还可以直接进行图像记录，并建立技术检测档案，存储、查询，可省去复杂烦琐的摄影，洗印等暗室工作，大大的提高了工作效率。
产品特点
1、放大倍数：40倍至500倍；
2、超大型载物台，样品可作大范围的纵、横方向快速移动，扩大检测领域的使用范围。
3、可以与OVM-TM软件搭配使用。
2、超大型载物台，样品可作大范围的纵、横方向快速移动，扩大检测领域的使用范围。
3、可以与OVM-TM软件搭配使用。
技术参数
1、机械筒长 160mm。
2、物镜
|
放大倍数
|
数值孔径
|
有效工作距离（mm）
|
介质
|
|
4×
|
0.10
|
17.912
|
干
|
|
10×
|
0.25
|
6.544
|
干
|
|
20×
|
0.40
|
1.05
|
干
|
|
40×
|
0.65
|
0.736
|
干
|
3、目镜
|
放大倍数
|
焦距
|
视场直径
|
备注
|
|
10×
|
25
|
18
|
|
|
12.5×
|
25
|
14
|
选配
|
4、放大倍数 40×--400×。
5、载物台面积 350mmX255mm 。
纵向移动范围---200mm
横向移动范围---200mm
6、粗微动调焦范围 25mm。微调转动一圈样品升降0.2mm，格值0.002mm。
7、光源 钨卤素灯6V20W，内藏式连续调光电源。
8、物镜转换器 四孔式 (三孔式)。
9、目镜筒 三目镜 (双目镜)。
应用领域
广泛应用于电子、冶金、机械、化工、科研、院校等部门，以及金相技术检验，失效分析等。
