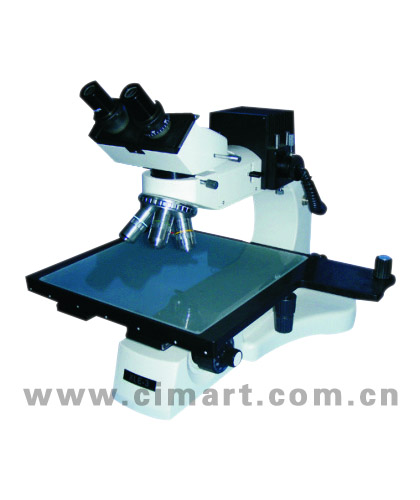

大平台检测显微镜XLE-3 添加时间：2018/4/9
产品详情
基本信息
产品介绍
XLE-3型大平台检测显微镜是专为IT行业大面积集成电路，晶体的质量检测而设计开发制造的。
正置式，三目镜筒，比传统的显微镜更适合于观察。上部安装彩色摄像机连续彩色监视器可直接观察。可连接计算机打印报告、照片或连接数码相机，照相机直接拍照，还可以直接进行图像记录，并建立技术检测档案，存储，查询，可省去复杂烦琐的摄影，洗印等暗室工作，大大的提高了工作效率。
正置式，三目镜筒，比传统的显微镜更适合于观察。上部安装彩色摄像机连续彩色监视器可直接观察。可连接计算机打印报告、照片或连接数码相机，照相机直接拍照，还可以直接进行图像记录，并建立技术检测档案，存储，查询，可省去复杂烦琐的摄影，洗印等暗室工作，大大的提高了工作效率。
产品特点
1、放大倍数：40倍至500倍；
2、超大型载物台，可作大范围的纵横方向快、慢速移动，扩大检测领域的使用范围。
3、可以与OVM-TM软件搭配使用。
2、超大型载物台，可作大范围的纵横方向快、慢速移动，扩大检测领域的使用范围。
3、可以与OVM-TM软件搭配使用。
技术参数
1、机械筒长160mm。
2、物镜
|
放大倍数
|
数值孔径
|
工作距离
|
介质
|
使用范围
|
配置
|
|
4×
|
0.10
|
17.912
|
空气
|
明场
|
1
|
|
10×
|
0.25
|
6.544
|
空气
|
明场
|
1
|
|
PC20×
|
0.40
|
1.05
|
空气
|
明场
|
1
|
|
PC40×
|
0.65
|
0.736
|
空气
|
明场
|
1
|
3、目镜
|
放大倍数
|
焦距
|
视场直径
|
备注
|
|
10×
|
25
|
18
|
-
|
|
12.5×
|
25
|
14
|
选配
|
4、物镜：放大倍数 40倍至500倍。
5、载物台面积 400mm×300mm。纵向移动范围---254mm横向移动范围---254mm
6、调焦机构：同轴粗微调机构，调焦范围36mm.格值0.002mm。
7、光源：内藏式连续调光电源，钨卤素灯12V/50W。
8、物镜转换器 五孔式 (四孔式)。
9、目镜筒 三目镜 (双目镜)。
10、仪器功能，明场、偏光、摄影等。
11、仪器重量：17公斤。
12、仪器体积：长560mm，宽530mm，高400mm。
应用领域
广泛应用于电子、冶金、机械、化工、科研、院校等部门，以及金相技术检验，失效分析等。
