基本信息
名称
|

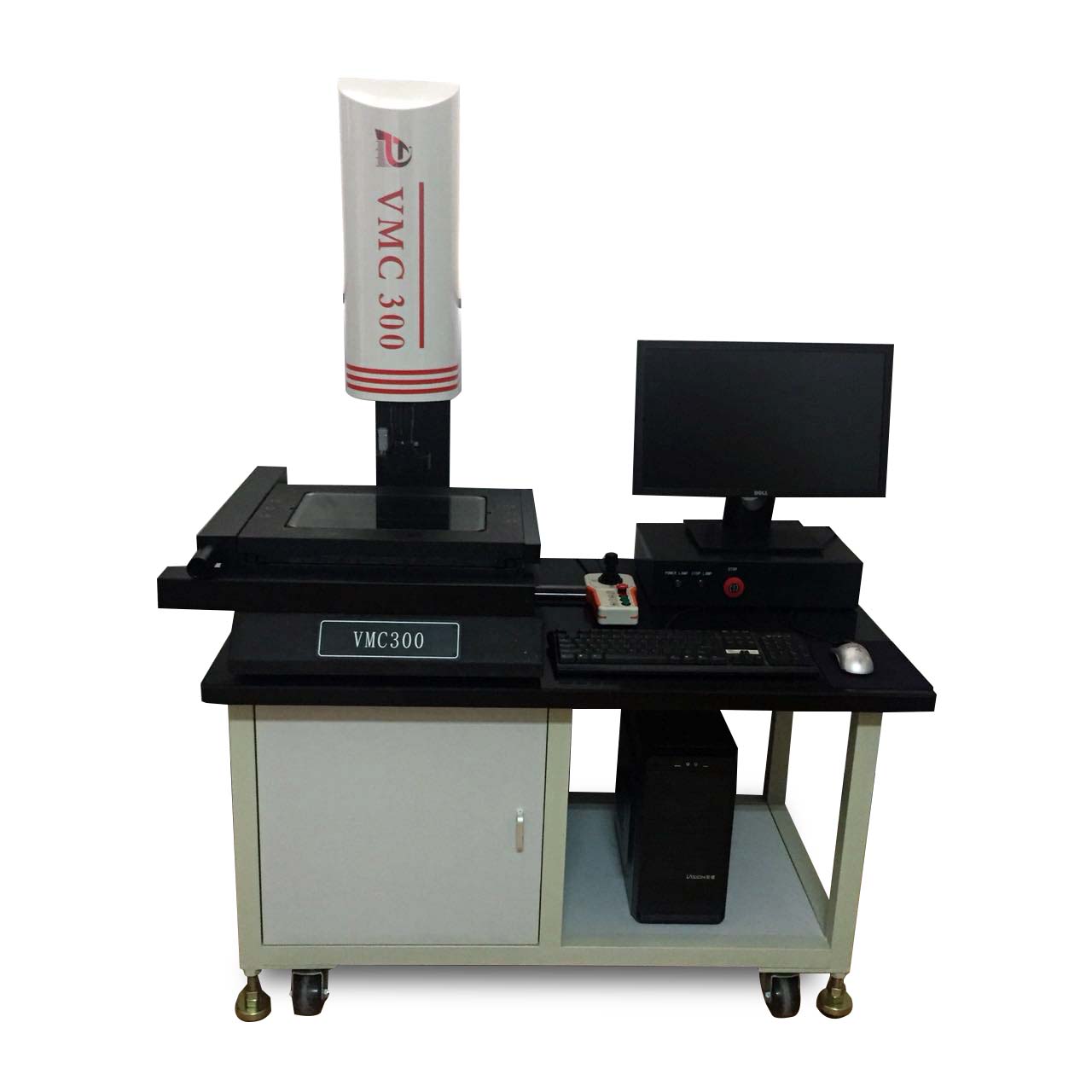

自动光学影像测量仪
|
型号:
|
VMC300
|
操作方式:
|
自动
|
功能:
|
二维测量
|
精度 :
|
3μm
|
软件:
|
OVM
|
其它型号:
|
VMC400 VMC500
|
|
|
|
产品介绍
VMC系列是我公司推出的一款最新全自动光学影像量测仪,X/Y/Z轴采用CNC伺服闭环控制系统,定位精度高,同时配合高端OVM全自动光学量测软件,通过鼠标/摇杆就可以实现所有量测功能,与手动相比操作更简单,批量检测效率更高,同时具有SPC报表分析功能。
产品特点
1、三轴CNC控制系统(X/Y/Z全闭环伺服控制系统),定位精度高。
2、全鼠标/摇杆操作,简单易用。
3、可程控式环形四相上灯配合以同轴轮廓光,满足不同量测需求,LED冷光源避免工件受热变形。
4、OVM 全自动影像量测软件。
技术参数
机台型号
|
VMC300
|
工作平台尺寸(mm)
|
470X360
|
测量行程mm
|
300*200*200
|
全机尺寸mm
|
802*840*1661
|
机台重量kg
|
319
|
机台承重(kg)
|
30
|
机台底座和立柱材质
|
高精度花岗石
|
操作方式
|
自动
|
传动方式
|
自主开发精密无牙丝杆传动机构
|
马达控制方式
|
智能一体化(鼠标、摇杆控制)
|
镜头
|
高清卡位镜头
|
放大倍率
|
光学放大倍率:0.7X-4.5X
影像放大倍率:39X-225X
(1440*900显示器分辨率)
|
CCD
|
美国TEO彩色CCD
|
灯源
|
上表面灯:分区控制4相灯,白色;下轮廓灯:LED近平行光灯 白色
控制方式:程控
|
光学尺分辨率(um)
|
1
|
X、Y轴精度(um)
|
(3+L/200)
|
X、Y重复性(um)
|
2
|
最大运行速度(mm/s)
|
XY轴:200,Z轴:80
|
加速度(mm/s²)
|
XY轴:400, Z轴:200
|
软件
|
OVM
|
保修期
|
一年
|
使用环境
|
电源:110V-220V±10% 50/60HZ,温度:20±5℃,湿度:45%-75%
|
应用领域
PCB板、手机配件、连接器、机械配件、精密夹治具等
|
