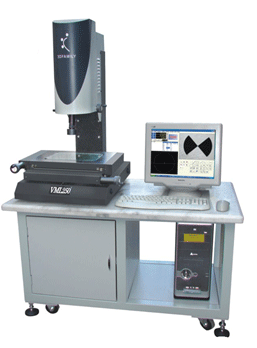

VMS光学影像测量仪 添加时间：2018/4/9
产品详情
基本信息
| 品牌： | 3DFAMILY | 型号： | VMS250 | 操作方式： | 手动 |
| 功能： | 二维测量 | 精度 ： | 3μm | 软件： | OVM Lite |
| 其它型号： |
VMS300 VMS400
|
||||
产品介绍
VMS系列是一款经济型2D光学影像测量仪，采用高清晰度3DFAMILY彩色CCD，并配有激光指示器，可精确指示当前测量位置；采用我公司自主研发的OVM Lite版测量软件，具备基本的点、线、圆、两点距离、角度等基本测量功能及坐标平移的功能，能满足基本的二次元测量需求；此外测量数据可输入EXCEL、WORD、TXT中或者将测量图形输出至DXF文档做CAD设计。
产品特点
1、花岗石底座与立柱，机构永不变形。
2、X、Y轴装有光栅尺，定位精确。
3、Z轴采用交叉导轨加配重块的全新设计，镜头上下升降受力均衡，确保精度。
4、激光定位指示器，精确指定当前测量位置，方便测量。
5、镜头：3DFAMILY-S型0.7X-4.5X连续变倍镜头。
6、LED冷光源（表面光和轮廓光）避免工件受热变形。
2、X、Y轴装有光栅尺，定位精确。
3、Z轴采用交叉导轨加配重块的全新设计，镜头上下升降受力均衡，确保精度。
4、激光定位指示器，精确指定当前测量位置，方便测量。
5、镜头：3DFAMILY-S型0.7X-4.5X连续变倍镜头。
6、LED冷光源（表面光和轮廓光）避免工件受热变形。
·技术参数
|
型号 |
VMS250 |
VMS300 |
VMS400 |
VMS500 |
||
|
量测行程(X/Y/Z) |
250*150*200(mm) |
300*200*200(mm) |
400*300*200 |
500*400*200 |
||
| 全机尺寸(L/W/H) | 800*500*1650 mm | 800*500*1650 mm | 980*650*1650 | 1160*800*1650 | ||
| 机台承重 | 30kg | |||||
| 操作方式 | 手动（可切换快速移动） | |||||
| 放大倍率 | 光学放大 :0.7-4.5X; 影像放大: 28X-180X | |||||
| 电源要求 | 110V-220V ±5% 50/60HZ | |||||
| 光学尺解析度 | 0.001mm | |||||
| 线性精度 (X/Y) | (3+L/200)µm | |||||
| X/Y轴量测精度 | 2µm | |||||
| 重复性 | 2µm | |||||
| CCD | 3Dfamily彩色(41万象素Sony CCD Sensor) | |||||
| 测量软件 | OVM LITE | |||||
| 适合环境 | 温度：20-25 oC 湿度：50%-60% | |||||
| 保固期 | 一年 | |||||
