基本信息

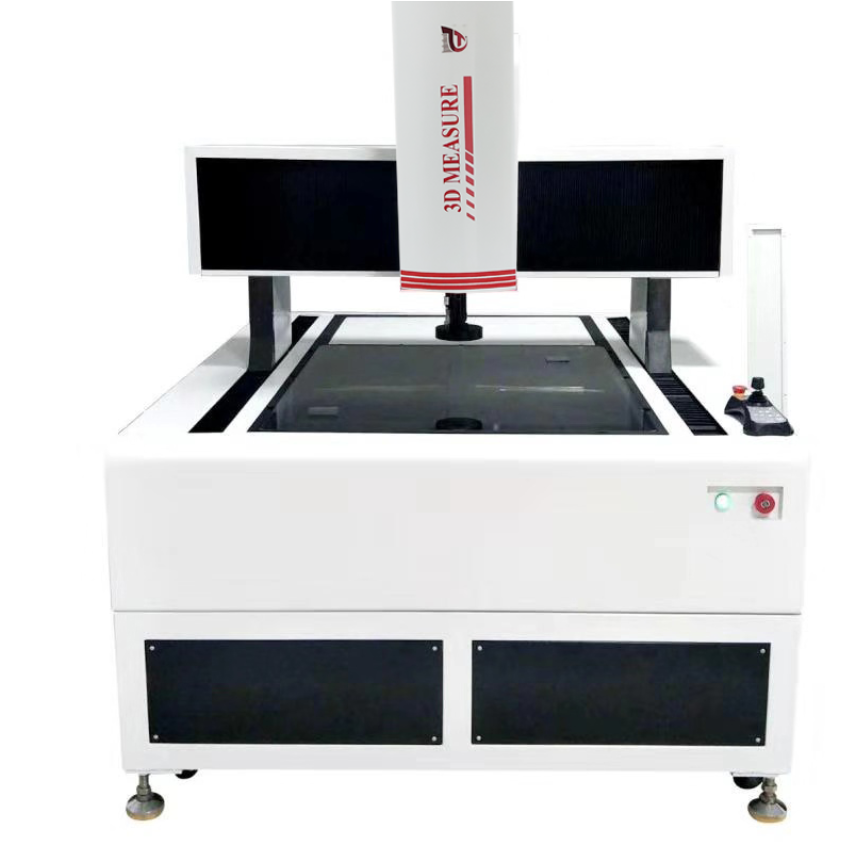

型号：	NV700			操作方式：	自动
功能：	二维测量	精度 ：	3.5μm	软件：	全自动测量软件
其它型号：	NV500 NV1500   NV1200   NV2200

产品介绍

　　NV系列大行程系列量测仪是我司又一创新力作。

产品特点

1、导轨直接固定在大理石上，保证导轨运行的俯仰及偏摆精度。
2、灯源，皮带牵引，光学尺三部分独立分开，减少相互影响。
3、皮带中心牵引，保证传动的平衡性与平稳性。
4、横梁拱形设计，提高X轴横梁的刚性。
5、Z轴集成化设计，轻松兼容40相灯，激光等常规功能。
6、控制柜与机身一体设计，减少机台走线长度。
7、大理石按照量具标准制定长宽厚尺寸，保证最基础精度。
8、头盖分离式设计，可翻转打开，方便维护维修
9、增加减速位置开关，防止机台冲撞限位。
10、限位减速电路板集成设计，便于安装调试。
11、主控电路设计，增加机台状态显示，便于监控机台的状态。
12、电机动力线，编码线分离走线方式，降低内部电路干扰。
13、控制柜强电弱电分离，强电部分，多级滤波以及过电压过电流保护。
14、钥匙开关，紧急停止开关，紧急状态的处理方式。
15、使用自动测量软件。

技术参数

具体型号	NV700
测量行程（mm）	600×700×200
全机尺寸（mm）	2000×1500×1407
X、Y轴精度	(3.5+L/250) µm
Z轴精度	(3+L/150) µm
速度	XY轴加速度400 mm/s² Z轴加速度200 mm/s² XY轴速度200 mm/s Z轴速度80 mm/s
光学尺解析度	1µm(0.5µm可选)
CCD	日本SONY高清晰CCD
灯源	下轮廓灯：白色； 上表面灯：分区控制40相灯，白色
镜头	全自动Navitar变焦镜头
放大倍率	光学放大倍率：1X-6X；影像放大倍率：25X-142X
操作方式	自动
软件	自动测量软件
机台承重	30kg
使用环境	电源供给：110V～220V±10%  50/60HZ   温度：20±5℃  湿度：45%-75%
保修期	1年

应用领域

广泛应用于手机配件、家电制品、连接器、机械配件、精密夹治具、塑胶、五金、电脑周边行业等的测量。
