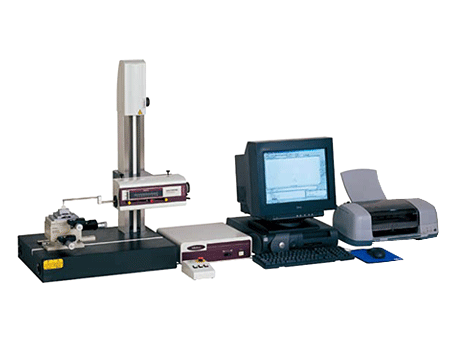

日本三丰CV-1000/2000轮廓仪
日本三丰CV-1000/2000轮廓仪 添加时间：2018/4/16
产品详情

品牌资料

产品名称：日本三丰CV-1000/2000轮廓仪

型号：CV-1000/2000

规格：

市场价：0.00

优惠价：0.00

点击数：1490

录入时间：2011-07-31 11:37:38

产品简介

Z轴装有数显弧形标尺，可以提供更大的测量范围和更高的分辨率，从而不必再依次测量倍率。可以应用数据分析系统 （个人计算机和Rormpak-1000软件和XY绘图仪）

详细介绍

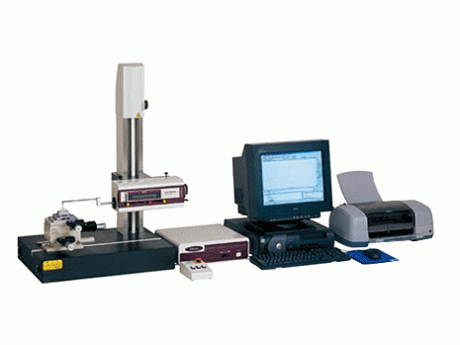

Contracer (轮廓测量仪) CV-1000 / CV-2000

特点

Z轴装有数显弧形标尺，可以提供更大的测量范围和更高的分辨率，从而不必再依次测量倍率。可以应用数据分析系统 （个人计算机和Rormpak-1000软件和XY绘图仪）
技术参数
X轴
测量范围
50mm（CV-1000）或100mm（CV-2000）
分辨率
0.2μm
测量方法
反射型线性编码器
驱动速度
0.2,1mm/s和手动
测量速度
0.02-5mm/s
测量方向
向后
直线度
3.5μm /50mm(CV-1000)
3.5μm /100mm(CV-2000)
*当X轴在水平方向上
指示精度
（20℃）
±（3.5+2L/100）μm
L为驱动长度（mm）
倾斜范围
±45°（CV-2000）
Z1轴
测量范围
25mm（CV-1000）或40mm（CV-2000）
分辨率
0.4μm（CV-1000系列）
0.5μm（CV-2000系列）
测量方法
弧形编码器
指示精度
（20℃）
±（3.5+14H/25）μm）
H为水平位置上的测量高度（mm）
探针上下运作
弧形运动
探针方向
向下
测力
10-30mN
跟踪角度
向上
77°
向下
87°
探针针尖
半径
25μm
材料
硬质合金针尖
基座尺寸（WxH）
750x600mm（CV-2000）
基座材料
花岗岩（CV-2000）
重量
主机
5kg（CV-10000N2）、115.8kg（CV-2000M4）、124kg（CV-2000S4）
控制装置
14kg
遥控箱
0.9kg
电源
100-240VAC±10% 50/60Hz
能耗
150W仅限主机
Z2轴（立柱，仅用于CV-2000）
立柱类型
电动（S4型）和手动（M4型）
垂直行程
250mm（S4型）和320mm（M4型）
分辨率
0.2um（S4型）
检测方法
ABSOLUTE线性编码器（S4型）
驱动速度
0-5mm/s和手动


性能参数
型号
CV-1000N2
CV-2000N4
CV-2000S4
X1轴测量范围
50mm
100mm
100mm
Z1轴测量范围
25mm
40mm
40mm
Z2轴测量范围
-
250mm
320mm
