轮廓仪品牌资料

产品名称：SP3100高精度 轮廓仪

型号：SP3100

规格：X向量程：150mm

市场价：0.00

优惠价：0.00

点击数：724

录入时间：2016-06-17 16:59:58

轮廓仪产品简介

★ 高性能、高配置轮廓测量一体机。部分型号增加了立柱随动功能，自动标注、间断测量。 ★ Z1轴采用高精度数字式线性传感器，测量范围大、精度高、稳定。 ★ 采用高速并行数据采集单元，硬件触发、硬件高速采样，无延时。足够密集的数据源及稳定的数据源 ★ 为后期的数据处理、计算提供最有力的保障。 ★ 大量程设计，杠杆比仅为1：2.2，最大限度保持了传感器的原有精度。

详细介绍

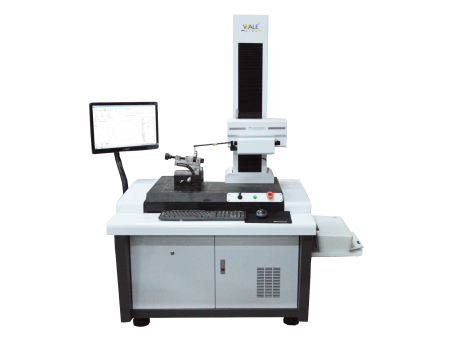

SP3100 高精度轮廓仪

产品特点

★ 高性能、高配置轮廓测量一体机。部分型号增加了立柱随动功能，自动标注、间断测量。

★ Z1轴采用高精度数字式线性传感器，测量范围大、精度高、稳定。

★ 采用高速并行数据采集单元，硬件触发、硬件高速采样，无延时。足够密集的数据源及稳定的数据源

★ 为后期的数据处理、计算提供最有力的保障。

★ 大量程设计，杠杆比仅为1：2.2，最大限度保持了传感器的原有精度。

★ Z轴传感器整体结构无任何弹性元件，从而保证无论测针处于均任何位置测力是衡定的。

★ 软件自主研发，标注、操作方式与CAD一致，软件功能强大，有自动抬起、自动回退及捕捉功能。

★ 对测针进行补偿。

★ 拟合数据自动保存，便于多次标注

★ 出厂经激光干涉仪校正。

轮廓仪应用行业

机械加工、汽车、摩托车、精密五金、精密工具、刀具、模具、光学元件等行业，适用于科研院所、大专院校、计量机构和企业计量室、车间

轮廓仪产品简介

轮廓仪测量原理为直角坐标测量法，即通过X轴、Z轴传感器，测绘出被测零件的表面轮廓的坐标点，通过电器组件，将传感器所测量的坐标点数据传输到上位PC机，软件对所采集的原始坐标数据进行数学运算处理，标注所需的工程测量项目。

轮廓仪测量项目

各种类型工件表面的线要素、点要素，点与点的距离、线与线的距离，各要素的位置度包括：距离、平行度、垂直度、角度、槽深、槽宽、半径，可进行直线度分析，凸度分析、轮廓度分析。

应用行业

机械加工、汽车、摩托车、精密五金、精密工具、刀具、模具、光学元件等行业，适用于科研院所、大专院校、计量机构和企业计量室、车间

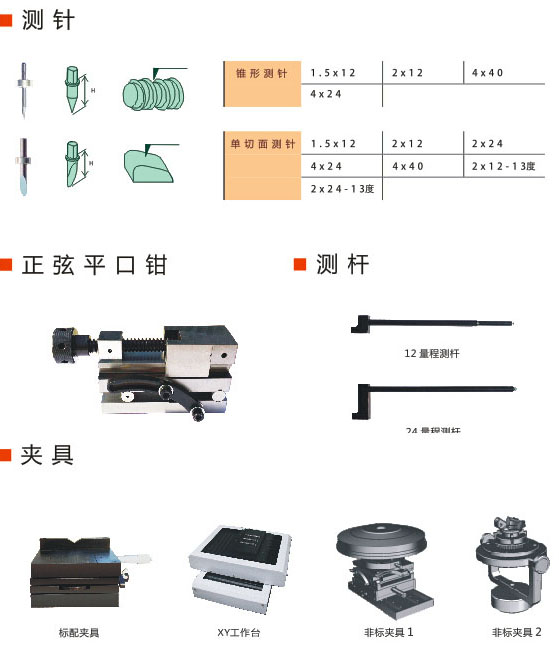

轮廓仪产品配置表
