横梁拱形设计，提高X轴横梁的刚性。
全新设计可程序控制四十相灯，工件边界更清晰。
同步带传动，低噪声，定位准确，运行更平稳。
导轨直接架设在00级大理石台面上，保证导轨的运行精度。
新版CNC软件，界面友好，操作简单，稳定性强。
可增加激光及探针测量模组。
|

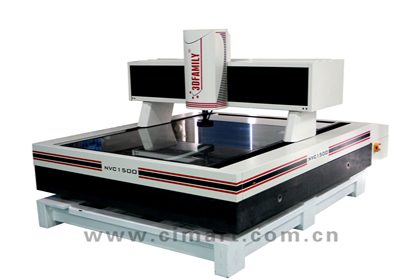

机台型号 |
NVC1500 |
|
工作平台尺寸(mm) |
1834*1530 |
|
测量行程(mm) |
1200*1500*200 |
|
全机尺寸(mm) |
2800*2100*1470 |
|
机台重量(kg) |
机身：4000 |
|
镜头 |
全自动NAVITAR变焦镜头 |
|
放大倍率 |
光学放大倍率：0.7X-4.5X ，影像放大倍率：28X-145X（1440*900显示器分辨率） |
|
CCD |
日本SONY高清晰CCD |
|
灯源 |
上表面灯：分区控制40相灯 白色；下轮廓灯：LED近平行光灯 白色 |
|
光学尺解析度(um) |
1(0.5可选) |
|
X 、Y轴精度(um) |
(4.5+L/250) |
|
X 、Y轴重复性(um) |
3 |
|
机台承重(kg) |
30 |
|
机台底座和立柱材质 |
高精度花岗岩(横梁为高精度花岗岩)(立柱为铸铁) |
|
操作方式 |
自动 |
|
传动方式 |
同步带传动 |
|
马达控制方式 |
智能一体化控制(鼠标、摇杆) |
|
最大运行速度(mm/s) |
X轴:300 Y轴: 300 Z轴:30 |
|
加速度(mm/s²) |
X轴:800 Y轴: 800 Z轴:300 |
|
软件 |
OVM Pro3.0 |
|
保修期 |
一年 |
|
使用环境 |
电源：220v±10% 50/60Hz，温度：20±5℃，湿度：45%-75% |
